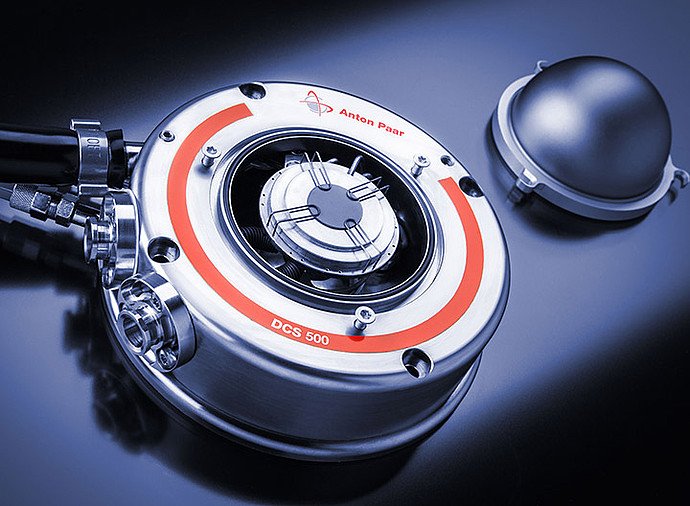

Etapa de refrigeración con cúpula para goniómetros de cuatro círculos: DCS 500
Detalles de Producto
La etapa de enfriamiento con cúpula DCS 500 es el sistema más pequeño para estudios de difracción de rayos X in-situ a temperaturas bajas y altas en goniómetros de cuatro círculos y etapas XYZ. Con un rango de temperatura de -180 °C a +500 °C y un ángulo zeta de casi 0° a 90° 2Θ para todos los Φángulos, DCS 500 es la plataforma de muestras ideal para estudios in-situ de estructuras con capas y para investigar las transformaciones de fase y la tensión en material cristalino.
Características principales
Temperatura exacta de la muestra y entorno variable de la muestra
- Criostato de nitrógeno líquido para un rápido enfriamiento hasta -180 °C.
- Calentador de resistencia para calentamiento rápido hasta +500 °C
- Preciso PT100 RTD cerca de la muestra para una medición y control de la temperatura precisos
- Cúpula de grafito altamente transparente para rayos X para mediciones al vacío, en aire y otros gases
Diseño compacto
- La fijación inteligente y variable de la muestra permite mediciones de reflectividad
- Peso bajo (850 g)
- Sondas de nitrógeno líquido aisladas al vacío y delgadas con alta flexibilidad hasta -180 °C
Especificaciones técnicas
| Temperatura de funcionamiento en aire, gas inerte |
De 25 °C a 500 °C |
|---|---|
| Al vacío (< 5×10-1 mbar) | De -180 °C a 500 °C |
| Medición de temperatura | Pt100 |
| Atmósferas | Al vacío (10-1 mbar), aire, gas inerte |
| Máx. presión de funcionamiento | 0.3 bar sobre la presión atmosférica |
| Material del portamuestras | Aleación de cobre con recubrimiento de níquel |
| Diámetro de la muestra | máx. 25 mm |
| Material de la cúpula | Grafito |
| Transmisión | Cu Kα 72 % |
| Geometría de la medición | Reflexión |
